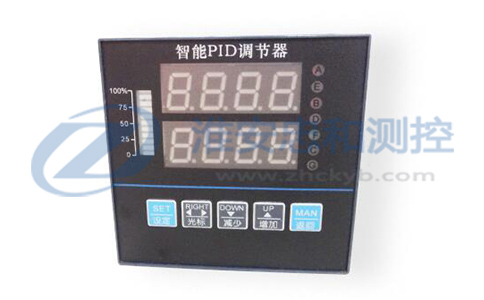

智能PID調節儀

發布時間：2019-12-21 瀏覽次數：

智能PID調節儀與各類傳感器、變送器配合使用，實現對溫度、壓力、液位、容量、力等物理量的測量顯示、智能PID調節儀并配合各種執行器對電加熱設備和電磁、電動、氣動閥門進行PID調節和控制、報警控制、數據采集、記錄。

智能PID調節儀功能特點
● 萬能輸入功能
●自動校準和人工校準功能
●手動/自動無擾動切換功能
●可選擇適應加熱或制冷的正/反作用
●控制輸出信號限幅
●智能PID調節儀采用模糊控制理論和傳統PID控制相結合的方式，使控制過程具有響應快、超調小、穩態精度高的優點，對常規PID難以控制的大純滯后對象有明顯的控制效果
●智能PID調節儀增加了30段程序控制功能

智能PID調節儀主要技術指標
基本誤差：0.5％FS或 0.2％FS±1個字
分辨力：1/20000、14位A/D轉換器
顯示方式：雙排四位LED數碼管顯示
采樣周期：0.5S
報警輸出：二限報警，報警方式為測量值上限、下限及偏差報警，繼電器輸出觸點容量 AC220V/3A
控制輸出：⑴繼電器觸點輸出
⑵固態繼電器脈沖電壓輸出（DC12V/30mA）
⑶單相/三相可控硅過零觸發
⑷單相/三相可控硅移相觸發
⑸模擬量4～20mA、0～10mA、1～5V、0～5V 控制輸出
通訊輸出：接口方式--隔離串行雙向通訊接口RS485/RS422/RS232/Modem
波特率--300～9600bps內部自由設定
饋電輸出：DC24V/30mA
電源：開關電源 85～265VAC 功耗4W以下

智能PID調節儀選型表

代碼							說明
ZH-808/900							智能PID調節儀
外型尺寸	A						橫式160×80×125mm
	A/S						豎式80×160×125mm
	B						方式96×96×110 mm
	C						橫式96×48×110 mm
	C/S						豎式48×96×110 mm
	D						方式72×72×110 mm
報警輸出		B□					B1-1個報警點，B2-2個報警點
控制輸出		N					無控制輸出
		L					繼電器控制輸出
		G					固態繼電器輸出
		K1					單相可控硅過零觸發
		K2					三相可控硅過零觸發
		K3					單相可控硅移相觸發
		K4					三相可控硅移相觸發
		X1					4-20mA輸出
		X2					0-10mA輸出
		X3					1-5V輸出
		X4					0-5V輸出
通訊輸出			P				微型打印機
			R				串行通訊RS232
			S				串行通訊RS485
變送器配電電源							無饋電輸出
				V12			帶DC12V饋電輸出
				V24			帶DC24V饋電輸出
供電電源							220VAC供電
					W		DC24V供電
輸入信號						Sn	見"輸入信號類型表"

輸入類型表

參數提示符	輸入信號內容	參數提示符	輸入信號內容
tc-K	K型	rtd	0-400Ω
tc-S	S型	1000	Pt1000
tc-E	E型	bA1	BA1
tc-b	B型	bA2	BA2
tc-t	T型	0-50	0-50mA
tc-n	N型	0-5V	0-5V
tc-j	J型	1-5V	1-5V
P100	Pt100	0-20	0-20mA
C100	Cu100	0-10	0-10mA
Cu50	Cu50	4-20	4-20mA
