差壓變送器與三閥組在差壓式流量計中使用操作

 差壓變送器的核心是一個電容式壓力傳感器，稱為“δ”室。傳感器是一個完全密封的組件，過程壓力通過隔離膜片和灌充液硅油傳到傳感膜片引起位移。傳感膜片和兩電容極板之間的電容差由電子部件轉換成4~20mADC的二線制輸出的電信號。
  差壓式流量計是以流動連續性方程（質量守恒定律）和伯努利方程（能量守恒定律）為基礎的。充滿管道的流體，當它流經管道內的節流件時，流速將在節流件處形成局部收縮，因而流速增加，靜壓力降低，于是在節流件前后便產生了壓差。流體流量愈大，產生的壓差愈大，這樣可依據壓差來衡量流量的大小。壓差的大小不僅與流量還與其他許多因素有關，例如當節流裝置形式或管道內流體的物理性質（密度、粘度）不同時，在同樣大小的流量下產生的壓差也是不同的。正常差壓式流量計與測量附件組合安裝好，在投用調試方面應按照以下步驟檢查進行：
1、首先檢查各個連接閥門、導壓管、活接頭等是否已連接牢固。
2、檢查一次閥與三閥組各閥是否關閉
3、差壓變送器等接線是否正確
4、由于新安裝管路需要吹掃清潔管路系統，所以需關閉差壓式流量計上的所有閥門
5、管路投入運行進入流體時，首先緩慢打開一次閥，然后檢查導壓管、閥門、各連接部位等部位是否有泄露，如果沒有漏點就將一次閥全部打開;

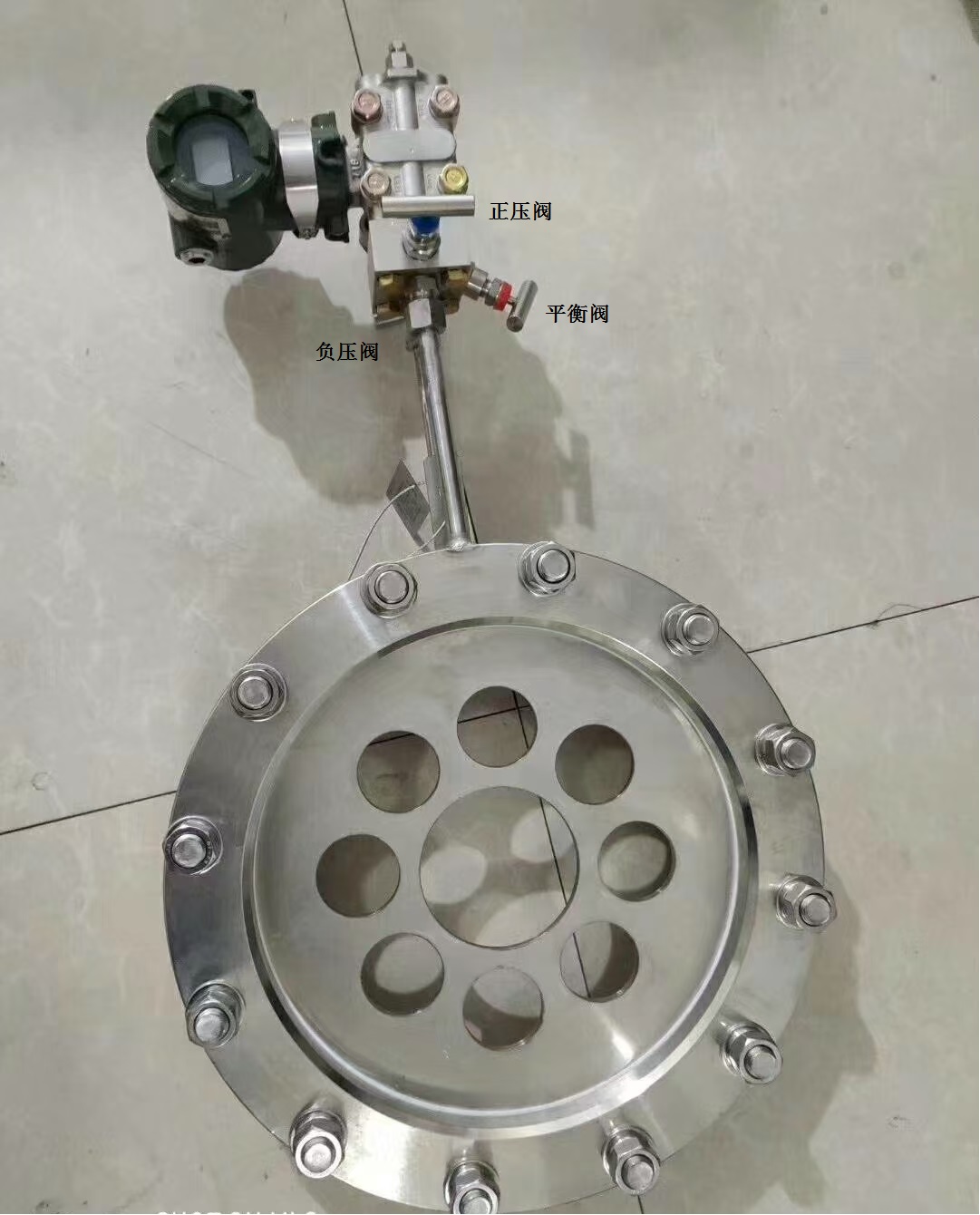

6、然后啟動三閥組，啟用順序?yàn)椋却蜷_平衡閥，再按順序打開正壓閥，負壓閥，待流體穩定后緩慢關閉平衡閥，此時儀表已啟動完畢。此外操作三閥組，應注意不能讓導壓管內的凝結水或隔離液流失以及不可使差壓變送器測量元件受熱。
此外，對于測量蒸汽的差壓式流量計來說，在啟停三閥組的操作過程中，不能有正、負壓閥和平衡閥同時打開的狀態，即使開著的時間很短也是不允許的。從圖下可知，在三個閥都開著的情況下，負壓側冷凝器里的凝結水或隔離罐里的隔離液將會流失，導致儀表指示不準，甚至被迫停止運行
