液體渦輪流量計安裝注意事項的闡述

    液體渦輪流量計是一種精密流量測量?jī)x表，是測量無雜質、無腐蝕液體的瞬時流量和累積流量的。其工作原理是當被測的液體流過渦輪流量傳感器時，在流體作用下，傳感器內的葉輪受力產生旋轉，其轉速的大小與管道平均流速成正比。而葉輪的轉動也周期地改變磁回路的磁阻值，檢測線圈中的磁通也隨之發生周期性變化，產生頻率與葉片旋轉頻率相同的感應電動勢經放大后，進行轉換和處理而顯示流量值。鑒于液體渦輪流量計的工作原理與測量精度方面的要求，在安裝液體渦輪流量計時需要考慮以下兩方面的因素：

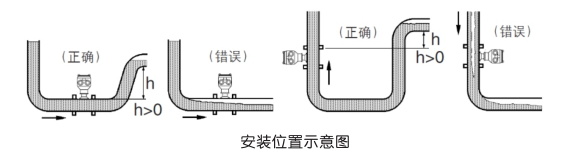

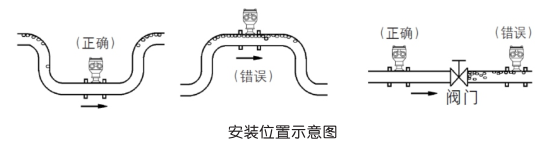

一是被測量的管道內必須完全充滿液體。重要的是，在任何時候，保持管道內完全充滿液體，否則流量顯示會受到影響，可能會導致測量誤差。具體安裝如下圖所示： 二是要避免管道內流經液體渦輪流量計時的氣泡產生。如果有氣泡進入測量管，流量顯示可能會受到影響，可能會導致測量誤差。具體安裝如下圖所示：
